конструкции на IR2153

схемы бп для шуруповёртов и тому подобных аккумуляторных приспособлений, например автомобильных насосов
преобразователи получаются столь невеликие что их можно без проблем размещать в корпусах от старых батарей или даже уместить в рукоятку шуруповёрта. В схеме без Viper хорошо работает только ir2153, аналогам и модификациям не хватит тока для запуска.
86_1309378161.JPG2153_scl_5 002.JPGIMG_2580.JPGsgsd 002.JPG

несложное зарядное устройство для автомобильной батареи. Ток заряда определяется ёмкостью конденсаторов полумоста.

аппарат для сварки медного провода

при питании схемы с помощью Viper надо учитывать что она может не вполне стабильно запускаться на выходном напряжении 15V и лучше его повысить до 16_18V. При этом напряжение на IR2153 не должно превысить уровень стабилизации внутреннего стабилитрона (от 14,4V) так что излишек придётся как то гасить - резистором и внешним стабилитроном, несколькими диодами последовательно или ещё как нибудь.
______________________________________

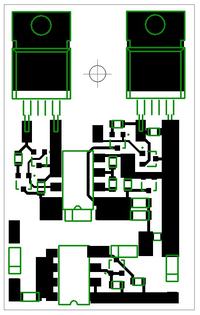

немного усовершенствованная в части драйверов версия по сравнению с прошлыми конструкциями.
http://blackbox.vv.si/files/bpr2153_schm_pcb.rar
возможно всё же стоит вставить резисторы между повторителями и микросхемой, чтобы не превышалось обратное напряжение ЭБ PNP транзисторов. хотя и так работает.

калькулятор частоты для ir2153
http://blackbox.vv.si/files/Freq2153.rar
